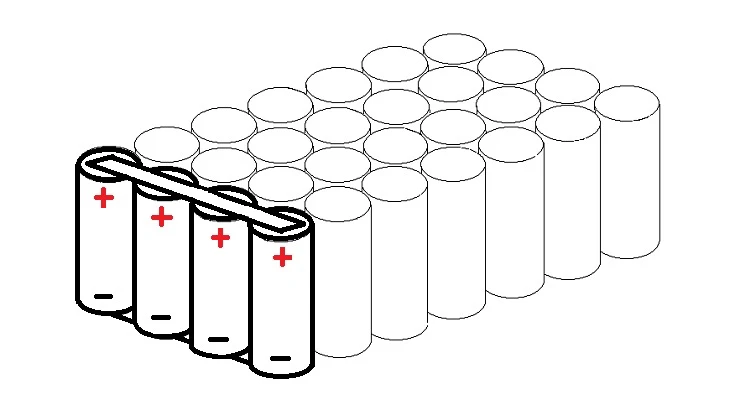

Pil takımları tasarlanırken, seri ve paralel arasındaki seçim pil performansı, güvenliği ve uzun ömürlülüğü üzerinde önemli bir etkiye sahip olabilir. Pil takımının tasarımı karmaşık ve hassastır ve bazı temel teknik konuların derinlemesine anlaşılmasını gerektirir. Bu makalede, pil seri ve paralel tasarımındaki teknik zorluklar pil tutarlılığı, voltaj ve akım dengelemesi ve termal yönetim sistemi tasarımı gibi on açıdan ele alınmaktadır.
1. Pil tutarsız
Pil tutarlılığı, her pil ünitesinin kapasite, voltaj, iç direnç, deşarj eğrisi vb. açısından benzerliğini ifade eder. Pil performansındaki farklılıklar, seri veya paralel pil paketlerinde sorunlara neden olabilir. Örneğin, seri bir yapılandırmada, pil paketinin genel performansı en kötü hücreden etkilenir; paralel bir yapılandırmada, performans farklılıkları düzensiz akım dağılımına yol açabilir ve bu da tüm pil setinin ömrünü ve verimliliğini etkiler.
Sorun:Seri konfigürasyonda, bir pilin şarjı düşükse, tüm pil takımı tamamen deşarj olamaz, bu da güç israfına ve verimlilik azalmasına neden olur; paralel konfigürasyonda, farklı pillerin akım yükü farklıdır, bu da yerel aşırı ısınmaya ve pillerin performans düşüşüne neden olabilir.
Çözüm:
Pil taraması:Üretim sürecinde, kapasite, voltaj ve iç direnç gibi parametrelerin yüksek derecede tutarlılığını sağlamak için her pil ünitesini sıkı bir şekilde taramak için yüksek hassasiyetli test ekipmanı kullanılmalıdır. Yaygın tarama yöntemleri arasında OCV testi (açık devre voltajı), iç direnç testi ve kapasite testi bulunur. Bu testler, standart altı pilleri etkili bir şekilde ayıklar ve tutarsız pil hücrelerinin bir araya getirilmesini önler.
Dengeleme devresi tasarımı:Aktif veya pasif dengeleme devrelerini pil yönetim sistemine (BMS) entegre edin. Aktif dengeleme devresi, pil paketinde enerji yeniden dağıtımını gerçekleştirmek için anahtarlama endüktansı veya kapasitansı aracılığıyla elektriği aktarabilir. Pasif dengeleme, fazla enerjiyi tüketerek pil voltajını ayarlar. Aktif dengeleme karmaşıktır ancak etkilidir, büyük kapasiteli pil paketleri için uygundur ve pasif dengeleme küçük ve orta büyüklükteki pil paketleri için uygundur.
2. Voltaj ve akımı dengeleyin
Seri pillerde, voltaj dengeleme sorunu her hücrenin düzgün şarj ve deşarjını sağlamanın anahtarıdır. Voltaj dengeleme devresi olmayan bir pil takımı, pilin bir kısmını aşırı şarj veya yetersiz şarj edecektir ve bu da tüm pil takımının ömrünü etkileyecektir. Paralel pil takımı akım dengesi sorunuyla karşı karşıyadır ve iç direnç farkı, bazı pillerin daha fazla akım yükü taşımasını kolaylaştıran düzensiz akım dağılımına yol açar.
Belirli sorunlar:Dengesiz voltajlı seri akü paketleri, bazı akülerin aşırı şarj olmasına ve hasar görmesine veya deşarj sırasında erken tükenmesine neden olabilir; paralel akü paketinin dengesiz akımı, akü ünitesinin eskimesini hızlandıracak ve akünün ömrünü kısaltacaktır.
Çözüm:
Aktif dengeleme devresi:Endüktörler, kapasitörler ve kontrol çiplerinin kombinasyonuyla, akıllı güç transferi, verimli voltaj dengelemesi elde etmek için. Bu yöntem, pilin dahili tüketimini etkili bir şekilde azaltabilir ve tüm pil takımının şarj ve deşarj verimliliğini iyileştirebilir. Yaygın dengeleme yöntemleri arasında uçan kapasitans dengeleme ve anahtarlama endüktans dengelemesi bulunur. Pil uygulama senaryosuna göre uygun bir çözüm seçmeniz gerekir.
Pasif dengeleme devresi:Yüksek voltajlı pilin aşırı gücünü tüketmek için direnç yoluyla. Bu yöntem basit, düşük maliyetli, ancak düşük verimli ve ısı üreten, küçük pil paketlerinin dengeli işlenmesi için uygundur. Tasarım sırasında, dengeleme işlemi sırasında yerel aşırı ısınmayı önlemek için direncin güç ve ısı dağılımı performansına dikkat edilmelidir.

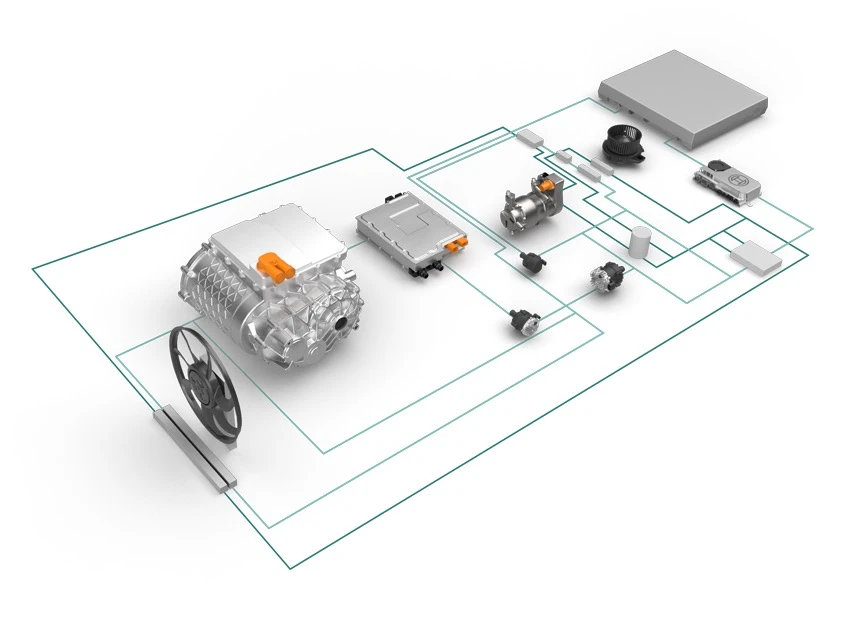

3. Isı yönetim sistemi tasarımı
Pil, özellikle büyük akım deşarjı daha belirgin olduğunda, çalışırken çok fazla ısı üretecektir. Isı etkili bir şekilde dağıtılmazsa, pil sıcaklığı kademeli olarak artacak ve bu da pil performansının düşmesine, ömrünün kısalmasına ve hatta termal kaçak riskine neden olacaktır.
Belirli sorunlar:Dengesiz sıcaklık bazı pil ünitelerinin aşırı ısınmasına, bunun sonucunda iç direncin artmasına, elektrolit ayrışmasına ve diğer sorunlara, hatta pil takımının yangına yol açmasına neden olabilir.
Çözüm:
Isıl iletkenlik malzemeleri ve ısı dağılımı tasarımı:Pil takımının tasarımında, pil ünitesi tarafından üretilen ısıyı hızla dışarı atabilen alüminyum alaşımlı ısı dağıtım plakaları, termal silikon pedler vb. gibi yüksek termal iletkenliğe sahip malzemeler eklenebilir. Doğal konveksiyon veya fan zorlamalı konveksiyon ile ısı dağılımını iyileştirmek için pil takımının içindeki hava akış kanallarını optimize edin. Yüksek güç uygulamaları için sıvı soğutmalı ısı dağılımı düşünülebilir ve ısı dağılımı verimliliği, dolaşan soğutucu aracılığıyla ısıyı emerek daha yüksektir.
Sıcaklık izleme ve aktif soğutma:Her hücrenin sıcaklığını gerçek zamanlı olarak izlemek için BMS'ye bir sıcaklık sensörü entegre edilmiştir. Sıcaklık çok yüksekse, sistem yükü otomatik olarak azaltır veya ısı dağıtım şemasını ayarlar. Aynı zamanda, akıllı soğutma sistemi, aşırı ısınmadan kaynaklanan pil arızasını önlemek için pilin sıcaklık durumuna göre fanı veya sıvı soğutma sistemini otomatik olarak başlatabilir.
4. Pil takımının yapısal tasarımı
Pil takımının yapısal tasarımı yalnızca pil ünitesinin kararlılığını sağlamakla kalmamalı, aynı zamanda elektrik bağlantısının, ısı dağılımının ve bakımın kolaylığını da optimize etmelidir. Mantıksız yapısal tasarım, zayıf pil teması, titreşim hasarı ve hatta kısa devre ve diğer sorunlara yol açacaktır.
Belirli sorunlar: Uygunsuz yapı, pilin gevşemesine, aşınmasına, iç temas direncinin artmasına, bunun sonucunda da lokal ısınmaya ve performans düşüklüğüne neden olabilir.
Çözüm:
Modüler tasarım:Modüler pil paketi tasarımı, tek bir pil modülünün bağımsız olarak paketlenmesini ve kolayca bağlanmasını sağlar ve hasarlı modül, pil paketinin bakım kolaylığını artırmak için hızla değiştirilebilir. Pil ünitesi üzerindeki dış kuvvetin etkisini azaltmak için modüller arasında sismik yapı tasarımı benimsenmiştir.
Koruyucu malzemeler ve tasarım geliştirme:Pil modülünü sararken harici şok ve darbeyi azaltmak için şok emici köpük, kauçuk pedler ve diğer malzemeler kullanın. Muhafaza malzemeleri yanmaz, su geçirmez, alüminyum alaşımı, paslanmaz çelik veya mühendislik plastikleri gibi korozyona dayanıklı yüksek mukavemetli malzemelerden olmalı ve havalandırma delikleri ve ısı emiciler termal yönetimi optimize edecek şekilde tasarlanmalıdır.

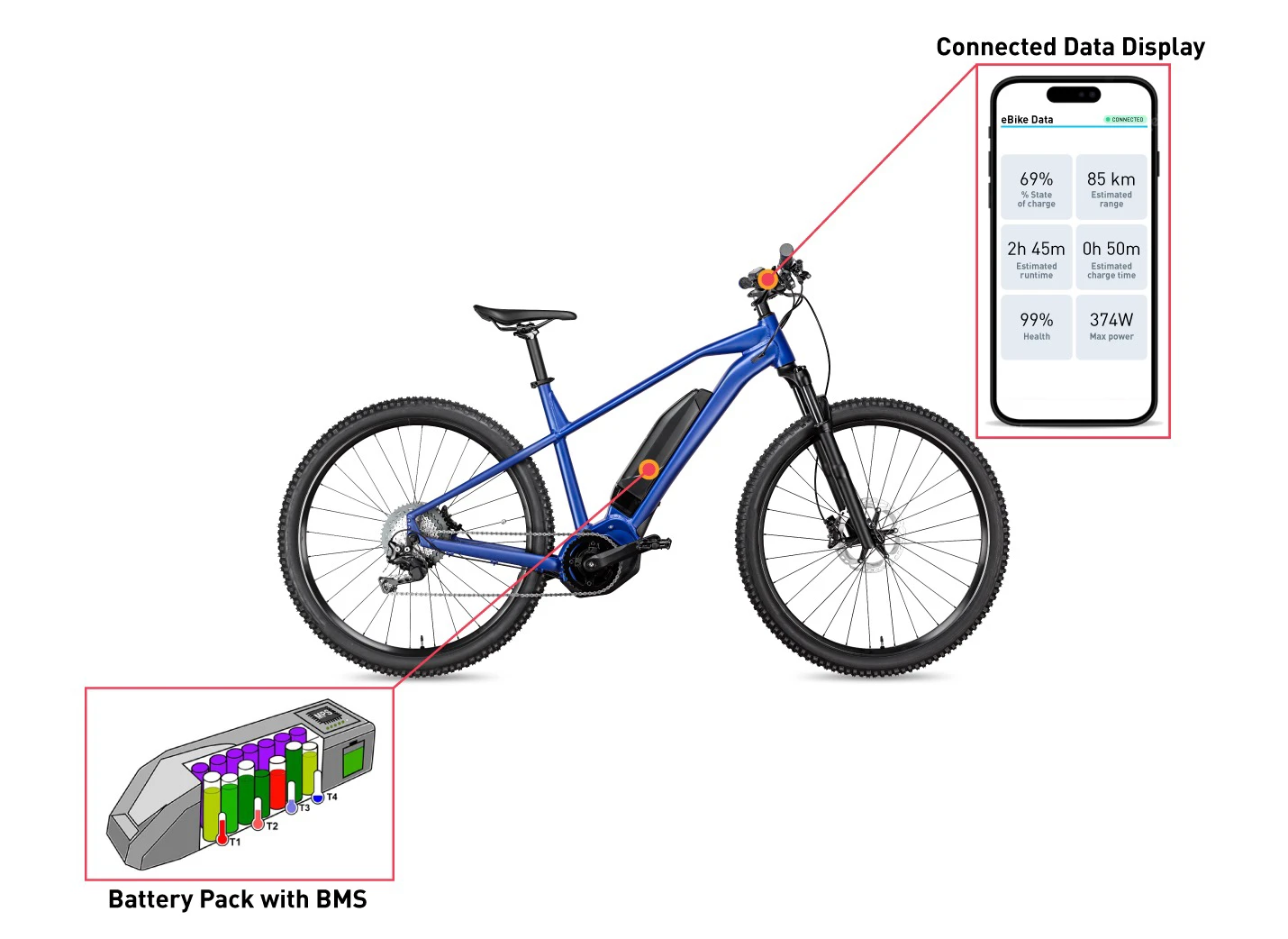

5. Pil Yönetim Sistemi (BMS)
BMS (Pil Yönetim Sistemi), pilin güç, voltaj, akım ve sıcaklık parametrelerinin gerçek zamanlı izlenmesi ve yönetiminden sorumlu olan pil takımının kontrol merkezidir. BMS'nin işlevleri arasında pil dengeleme, arıza teşhisi, şarj ve deşarj kontrolü vb. bulunur. Performansı, pil takımının genel güvenliğini ve verimliliğini belirler.
Özel sorunlar: BMS düzgün tasarlanmazsa anormal durum zamanında tespit edilemeyebilir ve bu da pil takımının aşırı şarj edilmesi, aşırı deşarj edilmesi veya aşırı ısınması gibi sorunlara yol açabilir.
Çözüm:
Yüksek hassasiyetli izleme sensörleri: Yüksek hassasiyetli voltaj, akım ve sıcaklık sensörleri BMS'ye yerleştirilmiştir ve bunlar akünün durum parametrelerini doğru bir şekilde algılayabilir ve bunları gerçek zamanlı olarak BMS kontrol ünitesine iletebilir. Kontrol ünitesi, sistem güvenliğini sağlamak için akünün şarj ve deşarj davranışını ve denge ayarını yerleşik algoritmalar aracılığıyla analiz eder.
Akıllı algoritmalar ve veri analizi: Sinir ağları, makine öğrenimi ve diğer teknolojiler gibi gelişmiş pil yönetimi algoritmaları, pilin sağlık durumunu ve kalan ömrünü tahmin etmek için pilin kullanım verilerini analiz etmek için kullanılır. Algoritma analiz sonuçlarına göre BMS, pil ömrünü en üst düzeye çıkarmak için şarj ve deşarj stratejisini aktif olarak optimize eder.
6. Pil koruma devresi tasarımı
Pil koruma devresi, pil takımının aşırı voltaj, düşük voltaj, kısa devre ve aşırı akımını önlemek için önemli bir güvenlik önlemidir. Pil takımı uygun bir koruma devresine sahip değilse, aşırı durumlarda tehlikeye neden olmak kolaydır ve ciddi durumlarda yangına veya patlamaya neden olur.
Özel sorunlar: Eksik veya kötü tasarlanmış koruma devresi, şarj ve deşarj sırasında akünün hasar görmesine veya kısa devre sırasında akımın kesilememesi neden olabilir.
Çözüm:
Çoklu koruma mekanizması: Aşırı gerilim koruması, düşük gerilim koruması, aşırı akım koruması, kısa devre koruması vb. dahil olmak üzere birden fazla koruma devresini tasarlayın ve entegre edin. Her koruma devresi, ana arıza durumunda akünün korunmasını sağlayarak BMS'den bağımsız olarak çalışacak şekilde tasarlanmıştır. Örneğin, aşırı akım koruması, anında güç kesintisi işlevi elde etmek için MOS tüp ve hızlı sigortanın birleşimiyle tasarlanabilir.
Çift yönlü koruma ve izolasyon tasarımı: Çift yönlü koruma devresi tasarımı, akünün şarj ve deşarj sürecini aynı anda izleyerek şarj cihazı ve yük ucundaki anormalliklerden etkilenmesini önleyebilir. Akü paketleri arasındaki izolasyon devresi, akü hücreleri arasındaki akımın geri akışını önlemek ve genel elektrik güvenliğini iyileştirmek için tasarlanmıştır.
7. Verimlilik ve enerji kaybı
Seri paralel pil tasarımındaki enerji kaybı esas olarak iç dirençten, konektörün direncinden ve BMS ve koruma devresinin güç tüketiminden kaynaklanır. Yüksek akım çalışmasında, bu kayıplar daha da artacak ve pil takımının genel verimliliğini ve dayanıklılığını doğrudan azaltacaktır.
Belirli sorunlar: Düşük verimlilik, daha kısa pil ömrüne yol açarak cihazın gerçek kullanım deneyimini etkileyecektir ve uzun vadeli enerji kaybı, pil takımının ısınmasını da artıracaktır.
Çözüm:
Optimize edilmiş bağlantı malzemeleri: Bakır folyo, kalaylı bakır şerit veya alüminyum alaşımlı şerit gibi düşük dirençli, yüksek iletkenliğe sahip bağlantı malzemeleri kullanın. Bağlantı noktasının sağlamlığını ve düşük direncini sağlamak için lazer kaynak, ultrasonik kaynak ve diğer gelişmiş teknolojiler aracılığıyla kaynak işlemini optimize edin, bağlantı noktasındaki elektrik enerjisi kaybını azaltın.
Geliştirilmiş BMS enerji verimliliği: BMS, gereksiz güç tüketimini önlemek için enerji verimliliği optimizasyonu düşünülerek tasarlanmalıdır. Düşük güç yongaları ve akıllı uyku modları kullanarak BMS'nin kendi enerji tüketimini azaltın. Ayrıca, genel enerji verimliliğini iyileştirmek için pil takımının içindeki yedek enerjiyi geri kazanmak ve yeniden kullanmak üzere BMS'ye enerji kurtarma modülleri eklenebilir.
8. Güvenlik ve güvenilirlik
Pil takımlarının gerçek kullanımda titreşim, darbe ve yüksek sıcaklık gibi çeşitli zorlu ortamlarla başa çıkması gerekir ve pillerin güvenlik ve güvenilirlik tasarımı çok önemlidir. Tek bir pilin arızalanması, tüm pil takımında sorunlara yol açarak ekipman arızasına ve hatta kullanıcı güvenliğini tehlikeye atabilir.
Özel sorunlar: Pil takımındaki herhangi bir ünitenin arızalanması yayılarak pil takımının genel arızalanmasına veya bir güvenlik kazasına neden olabilir.
Çözüm:
Çok katmanlı koruma ve yedekli tasarım: Pil takımları tasarlanırken, yangın bölmeleri ve patlamaya dayanıklı vanalar gibi güvenlik bileşenlerini yapısal tasarıma eklemek gibi çok katmanlı koruma düşünülmelidir. Yedekli tasarım, bazı üniteler arızalandığında pilin geri kalanının düzgün çalışmasını sağlayarak genel güvenliği artırır.
Sıkı test ve sertifikasyon: Pil takımlarının üretimden önce titreşim testi, düşürme testi, termal döngü testi vb. dahil olmak üzere sıkı çevresel uyumluluk testlerinden geçmesi gerekir. Pil takımının uluslararası güvenlik standartlarını karşıladığından emin olmak ve kullanıcı güvenini artırmak için UL, CE, UN38.3 ve diğer uluslararası sertifikalar aracılığıyla.
9. Dinamik yanıt özellikleri
Pil paketlerinin cihaz kararlılığını sağlamak için yük değişikliklerine hızlı bir şekilde yanıt vermesi gerekir. Yavaş dinamik tepkiye sahip bir pil paketi, dengesiz cihaz çalışmasına ve önemli voltaj dalgalanmalarına neden olarak kullanıcı deneyimini etkiler.
Belirli sorunlar: Yetersiz pil tepkisi, cihazın hızlanmasına veya yavaşlamasına veya yükte ani değişiklikler olduğunda voltaj düşüşü olayına neden olabilir.
Çözüm:
Yüksek oranlı pil seçimi: Yük hızla değiştiğinde çıkışı hızla ayarlayabilen, mükemmel dinamik tepki özelliklerine sahip yüksek oranlı pil hücrelerini seçin. BMS'nin hızlı tepki algoritmasıyla birleştirildiğinde, pilin çıkış dinamik özellikleri daha da optimize edilebilir.
Endüktans filtresi ve kapasitans kompanzasyonu: Endüktans filtresi ve kapasitans kompanzasyonu ağı, voltaj dalgalanmalarını azaltmak ve pilin dinamik tepki yeteneğini iyileştirmek için pil takımının çıkış ucunda tasarlanmıştır. Bu tasarım, voltaj dalgalanmalarını azaltır ve yüksek yük değişimleri altında ekipmanın kararlı çalışmasını sağlar.

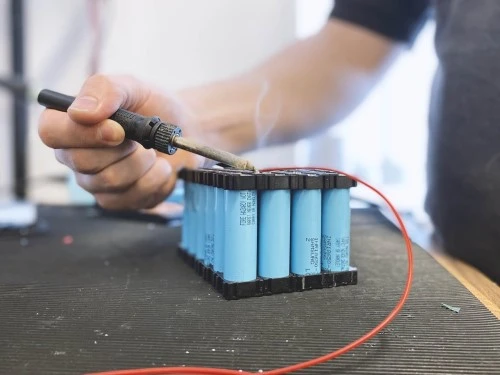

10. Bağlantı teknolojisi ve malzeme seçimi
Pil takımının bağlantı parçası mükemmel elektriksel ve termal performansa ihtiyaç duyar. Kötü bağlantı artan dirence, temas ısınmasına ve hatta erimeye yol açar ve bu da ciddi durumlarda pil takımının arızalanmasına neden olabilir.
Özel sorunlar: Uygun olmayan bağlantı malzemeleri veya kötü işlem, pil takımının direncini artırarak yerel aşırı ısınmaya neden olabilir, bu da enerji kaybına ve güvenlik tehlikelerine yol açabilir.
Çözüm:
Yüksek kaliteli konnektörler ve kaynak teknolojileri seçin: Lazer kaynak veya ultrasonik kaynak gibi kaynak yöntemleri genellikle pil takımı bağlantılarında kullanılır. Bu yöntemler bağlantı noktasında düşük direnç ve yüksek mekanik mukavemet sağlar ve titreşim veya sıcaklık değişiklikleri nedeniyle zayıf temas oluşmasını önler.
Isıya dayanıklı yalıtım malzemeleri kullanın: Pil takımındaki bağlantı parçaları ısıya dayanıklı ve aşınmaya dayanıklı yalıtım malzemeleriyle, örneğin ısıya dayanıklı bant ve Teflon yalıtımlı borularla sarılmalıdır. Bu malzemeler bağlantıda kısa devre veya sızıntıyı etkili bir şekilde önleyebilir ve pil takımının güvenliğini ve hizmet ömrünü artırabilir.
