Bir elektrikli scooter için 24V akü bağlamaya gelince, yeni başlayanların çoğu bu görevi karmaşık ve göz korkutucu bulabilir. Ancak gerçekte temel prensipleri anlayıp doğru yöntemleri izlediğinizde süreç sanıldığı kadar zor değildir. 24V akü sistemi, adından da anlaşılacağı gibi, birçok hafif elektrikli scooter ve küçük elektrikli araç için standart konfigürasyon olan 24 volt güç sağlar. Bu piller genellikle lityum veya kurşun asit tipindedir ve her ikisi de elektrikli scooterlar için yeterli güç sağlama kapasitesine sahiptir, bu da onları günlük işe gidip gelme veya hafta sonu gezileri için ideal kılar.
Neden daha yüksek voltajlı bir seçenek yerine 24V pili tercih ettiğinizi merak edebilirsiniz. Basitçe söylemek gerekirse, 24V pil, hafif elektrikli scooterlar için mükemmel olan, ağırlığı düşük tutarken yeterli güç sağlama arasında bir denge kurar. Aşağıdaki bölümlerde doğru pilin nasıl seçileceği, kablolama adımları ve pil kablolama işlemini başarıyla tamamlayabilmeniz için önemli hususlar ayrıntılı olarak ele alınacaktır.
Gerekli Malzemeler
Kablolamaya başlamadan önce gerekli tüm alet ve malzemelere sahip olduğunuzdan emin olmanız önemlidir. Aşağıda elektrikli scooterınız için 24V aküyü bağlamanız gereken temel bileşenlerin bir listesi bulunmaktadır:
- 24V Akü: En önemli bileşen. Tipik olarak iki tip pil bulacaksınız: lityum ve kurşun-asit. Lityum piller, daha yüksek enerji yoğunlukları ve daha uzun ömürleri nedeniyle giderek daha popüler hale geliyor ve bu da onları elektrikli scooterlar için tercih edilen seçenek haline getiriyor.
- Akü Yönetim Sistemi (BMS): BMS, akü sisteminin "beynidir". Pilin sağlığını izleyerek aşırı şarjı, aşırı deşarjı ve aşırı ısınmayı önleyerek pilin hasar görmesini önler.
- Akü Bağlantı Kabloları: Doğru kabloların seçilmesi önemlidir. Kabloların akünün maksimum akım yükünü karşılaması gerekir. Aşırı akım nedeniyle aşırı ısınmayı önlemek için genellikle daha kalın kablolar önerilir.
- Konektörler: Bunlar, pili elektrikli scooterın kontrol cihazı ve motor gibi diğer parçalarına bağlamak için kullanılır. Yaygın konektörler arasında XT60, Anderson Powerpole ve diğerleri bulunur.
- Elektrik Bandı ve Yalıtım Bandı: Bunlar, tüm bağlantı noktalarının uygun şekilde yalıtılmasını sağlamak, kısa devreleri veya elektrik çarpmalarını önlemek için kullanılır.
- Sigortalar ve Akım Koruma Elemanları: Sigortalar aşırı akıma karşı koruma sağlayarak tüm sistemin güvenliğini sağlar.
Tüm bu malzemeleri hazırladıktan sonra işleme başlayabilirsiniz. Bir sonraki adım bu bileşenlerin nasıl doğru şekilde bağlanacağını anlamak olacaktır.
Doğru Pil Özelliklerini Seçmek
Doğru pili seçmek, elektrikli scooterınızın performansını ve güvenliğini sağlamanın anahtarıdır. 24V akü seçerken dikkate alınması gereken birkaç önemli faktör vardır: akü tipi, kapasite, deşarj oranı ve ilgili Akü Yönetim Sistemi (BMS).
1. Akü Tipi: En yaygın akü türleri lityum ve kurşun-asittir. Lityum piller ağırlık, kapasite yoğunluğu ve kullanım ömrü açısından avantajlıdır ve bu da onları modern elektrikli scooterlar için daha uygun hale getirir. Kurşun asitli aküler ise daha uygun fiyatlıdır ancak daha ağır olma eğilimindedir ve daha kısa bir ömre sahiptir.
2. Pil Kapasitesi (Ah): Pilin kapasitesi ne kadar güç sağlayabileceğini belirler ve kapasite ne kadar büyük olursa scooterın menzili de o kadar uzun olur. Tipik olarak, 5Ah ila 10Ah kapasiteye sahip piller çoğu elektrikli scooter için yeterlidir ve 20 ila 50 kilometrelik bir menzil sağlar. Özel ihtiyaçlarınıza göre doğru pil kapasitesini seçebilirsiniz. Sık sık uzun mesafeler kat ediyorsanız, daha yüksek kapasiteli bir pil önerilir.
3. Deşarj Hızı (C derecesi): Pilin deşarj hızı, uzun bir süre boyunca ne kadar akımı kaldırabileceğini ifade eder ve genellikle "C" olarak ifade edilir. Örneğin, 10C dereceli bir pil, akım kapasitesinin 10 katını üretebilir. Yüksek deşarj oranı, özellikle hızlanma ve yokuş yukarı sürüş sırasında, voltaj düşüşüne veya aşırı ısınmaya neden olmadan istikrarlı güç dağıtımı sağlamak için önemlidir.
4. Akü Yönetim Sistemi (BMS): BMS'nin rolü yalnızca aşırı şarjı ve aşırı deşarjı önlemek değil, aynı zamanda her bir hücrenin durumunu izleyerek akü paketi içindeki dengesizliği önlemektir. 24V'luk bir sistem için konfigürasyon tipik olarak voltaj aralığını ve karşılık gelen BMS gereksinimlerini belirleyen 10S (10 serisi) veya 12S (12 serisi) paketleri içerir. Pilin özelliklerine uygun bir BMS seçtiğinizden emin olun.
Bu akü özelliklerini anlayarak elektrikli scooterınızın ihtiyaçlarına en uygun 24V aküyü seçebilirsiniz.
Akü Bağlantı Prensipleri
Akü kablolamasının ardındaki ilkeleri anlamak, elektrikli scooterınızdaki akü sisteminin sorunsuz ve güvenli bir şekilde çalışmasını sağlamak için çok önemlidir. 24V akü sisteminin kablolaması öncelikle aküyü scooterın kontrol ünitesine, motoruna ve şarj cihazına bağlamayı içerir. Her bağlantının nasıl çalıştığını ve ilgili adımları inceleyelim.
- Pozitif ve Negatif Bağlantılar: Öncelikle akünün pozitif ve negatif terminallerini doğru bağladığınızdan emin olmanız gerekir. Pozitif terminal genellikle "+" veya kırmızı renkle işaretlenirken negatif terminal "-" veya siyah renkle işaretlenir. Aküyü bağlarken, pozitif terminalin scooter üzerindeki pozitif girişe, negatif terminalin ise negatif girişe bağlandığından emin olun. Polariteyi ters çevirirseniz scooter çalışmayabilir veya daha da kötüsü akü veya kontrol cihazı hasar görebilir.
- Akü ve Kumanda Bağlantısı: Akü, akünün voltajını düzenleyen ve motorun güç çıkışını kontrol eden scooter'ın kumandasına bağlanır. Bağlarken, zayıf teması veya kısa devreleri önlemek için pil ile denetleyici arasındaki bağlantının sağlam ve iyi yalıtılmış olduğundan emin olun. Birçok scooter kumandasının özel akü giriş bağlantı noktaları vardır, bu nedenle bunları doğru şekilde bağlamak için kullanım kılavuzundaki kablolama talimatlarını takip etmeniz yeterlidir.
- Akü ve Motor Bağlantısı: Akünün ayrıca scooterın motoruna bağlanması gerekir. Motor tekerlekleri çalıştırırken akü güç sağlar. Bu bağlantı genellikle kontrol cihazı aracılığıyla yönetilir, çünkü kontrol cihazı, motorun hızını ve torkunu kontrol etmek için aküden sağlanan gücü ayarlar.
- Akü Yönetim Sistemi (BMS) Kablolaması: BMS, akü yönetim sisteminin çekirdeğidir ve akünün sağlığının izlenmesinden ve akünün aşırı şarj olmamasını veya aşırı deşarj olmamasını sağlamaktan sorumludur. BMS kablolaması genellikle her bir akü hücresinin voltajını izleyen birden fazla giriş ve çıkış terminalini içerir. Kablolama sırasında, doğru yönetim için her izleme kablosunun BMS'ye doğru şekilde bağlandığından emin olun.
Pil Kurulum Adımları
Akünün takılması, kablolama sürecinin kritik bir parçasıdır; çünkü doğru kurulum, akü sisteminin hem stabilitesini hem de uzun ömürlü olmasını sağlar. Aşağıda 24V pilin takılmasına ilişkin genel adımlar verilmiştir:
Doğru Pil Yerini Seçin: Öncelikle pili takmak için uygun bir yer bulmanız gerekir. Akü, sürüş sırasında kaymayacak veya titreşmeyecek bir konuma güvenli bir şekilde monte edilmelidir. Çoğu elektrikli scooter, pil kurulumu için tipik olarak güverte veya basamak altında bulunan belirlenmiş alanlara sahiptir.
Pili Sabitleyin: Uygun noktayı bulduktan sonra pili scooter çerçevesine güvenli bir şekilde sabitleyin. Pili yerinde tutmak için pil braketlerini, vidaları veya bandı kullanabilirsiniz. Hasara veya dengesizliğe neden olabilecek herhangi bir hareketten kaçınmak için pilin sıkıca sabitlendiğinden emin olun.
Pili Kontrol Cihazına ve Motora Bağlayın: Daha önce de belirtildiği gibi, pilin pozitif ve negatif terminallerini kontrol cihazı ve motordaki ilgili girişlere bağlayın. BMS zaten kuruluysa kablolarının da aküye, kontrol ünitesine ve motora doğru şekilde bağlandığından emin olun.

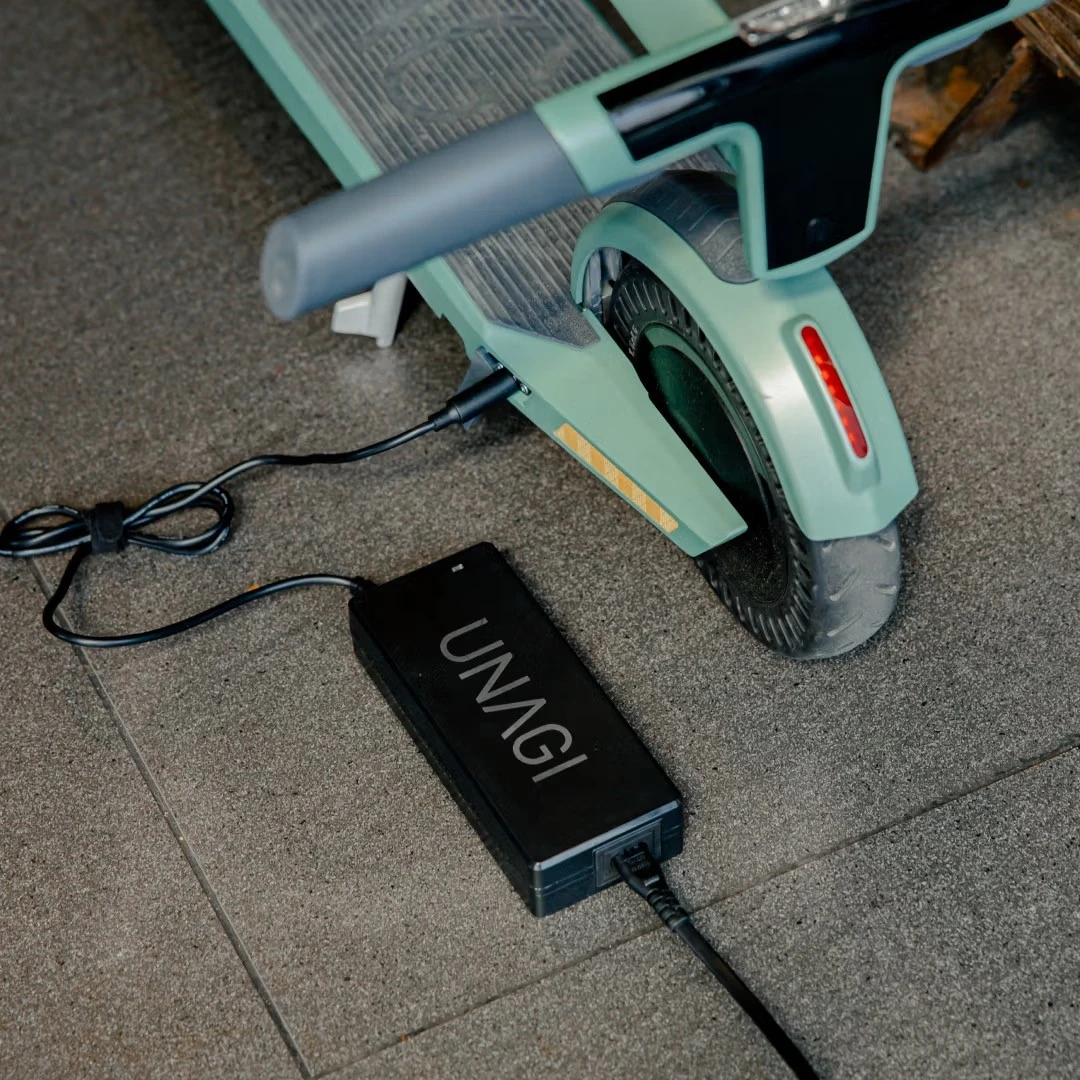

Şarj Cihazı Bağlantı Noktasını Bağlayın: Elektrikli scooterlarda genellikle pili şarj etmek için şarj cihazına bağlanan bir şarj bağlantı noktası bulunur. Pili takarken, daha sonra kolayca şarj edilebilmesi için şarj bağlantı noktasının düzgün şekilde bağlandığından emin olun.
Bağlantıları Kontrol Edin: Kurulumdan sonra, tüm bağlantıları dikkatlice kontrol ederek sağlam olduklarından ve hiçbir kablonun açıkta olmadığından emin olun. Kısa devreleri veya diğer elektrik sorunlarını önlemek için tüm bağlantıların iyi yalıtıldığından emin olun.
Güvenlik Önlemleri
Pillerle çalışırken güvenlik her zaman en önemli öncelik olmalıdır. Kurulum ve kablolama sırasında gerekli güvenlik önlemlerinin alınması akü sisteminizin güvenli ve verimli kalmasını sağlar. İşte bazı temel güvenlik önlemleri:
Kısa Devreleri Önleyin: Kablolama sırasında akünün pozitif ve negatif terminallerinin herhangi bir metal nesneye temas etmediğinden daima emin olun. Açıkta kalan kabloları ve bağlantı noktalarını kapatmak için yalıtım bandı, ısıyla daralan makaron ve diğer koruyucu malzemeleri kullanarak kısa devreleri önleyin.
Sigortaları ve Akım Korumasını Kullanın: Akü sisteminize sigortaların ve akım koruma cihazlarının takılması çok önemlidir. Sigortalar, akımın güvenli sınırları aşması durumunda devrenin bağlantısını keserek aşırı akıma karşı korumaya yardımcı olur. Pilin kapasitesine ve kontrol cihazının gereksinimlerine göre uygun akım değerine sahip bir sigorta seçin.
Aşırı Şarj ve Aşırı Deşarjdan Kaçının: Aşırı şarj ve aşırı deşarj, özellikle lityum pillerde pil hasarının iki ana nedenidir. Pilin voltajını izleyip aşırı şarjı veya aşırı deşarjı önleyeceği ve pilin ömrünün uzatılmasına yardımcı olacağı için Pil Yönetim Sisteminin (BMS) düzgün şekilde kurulduğundan ve çalıştığından emin olun.
Düzenli Akü İzleme: Kurulumdan sonra akünün voltajını, sıcaklığını ve fiziksel durumunu düzenli olarak kontrol edin. Özellikle uzun süreli kullanımdan sonra şişme, sızıntı veya hasar belirtilerine dikkat edin. Herhangi bir anormallik fark ederseniz, pili değiştirerek veya onararak derhal sorunu giderin.
Pili Sudan ve Yüksek Sıcaklıklardan Uzak Tutun: Özellikle yağmurlu veya nemli ortamlarda pili suya maruz bırakmaktan kaçının. Pilin su girişine karşı iyi korunduğundan emin olun. Ayrıca pili yüksek sıcaklıklara maruz bırakmaktan kaçının çünkü bu aşırı ısınmaya, yangına veya patlamaya neden olabilir.
Bu güvenlik önlemlerine uyarak elektrikli scooterınızın akü sisteminin uzun süre verimli ve güvenli bir şekilde çalışmasını sağlayabilirsiniz.
Hata Ayıklama ve Test Etme
Pil kurulumu ve kablolaması tamamlandıktan sonraki adım, sistemin düzgün çalıştığından ve tüm bağlantıların doğru olduğundan emin olmak için hata ayıklama ve test yapmaktır. Aşağıda hata ayıklama ve test etme adımları verilmiştir:
Akü Voltajını Kontrol Edin: Pilin voltajını ölçmek ve doğru aralıkta olduğundan emin olmak için bir dijital multimetre (DMM) kullanın. 24V akü sistemi için voltajın tam olarak şarj edildiğinde 24 volta yakın olması gerekir. Voltaj 24V'un çok altındaysa pil tam olarak şarj edilmemiş olabilir veya kablolarda bir sorun olabilir.
Kumanda ve Motor Bağlantılarını Kontrol Edin: Elektrikli scooterı açın ve akü ile kumanda arasındaki voltajın sabit olup olmadığını kontrol edin. Motorun sorunsuz çalıştığından emin olun. Motor çalışmazsa veya olağandışı sesler çıkarırsa aküden gelen güç yetersiz olabilir, kablo bağlantıları zayıf olabilir veya denetleyici ayarlarında sorun olabilir.
İşlevsel Test: Scooterın hızlanma, frenleme ve direksiyon gibi çeşitli işlevlerini test edin. Akünün scooter'a sürekli güç sağlayıp sağlamadığını ve tüm bileşenlerin (motor, kontrolör vb.) birlikte iyi çalışıp çalışmadığını kontrol edin. Scooterın hızlanma sırasında gücü düşerse veya gücü düşük görünüyorsa akü kapasitesini, kontrol cihazı ayarlarını veya kablo bağlantılarını kontrol edin.
Şarj Bağlantı Noktasını Kontrol Edin: Şarj cihazının aküye doğru şekilde bağlandığından ve şarj olmaya başladığından emin olun. Şarj işleminde herhangi bir sorun olmadığını doğrulamak için şarj cihazının gösterge ışığını kontrol edin. Şarj cihazı çalışmıyorsa sorun pil bağlantı noktasında veya şarj cihazının kendisinde olabilir.
Sıcaklık Kontrolü: Uzun süreli kullanımdan sonra pilin, kontrol cihazının ve motorun sıcaklığını kontrol edin. Herhangi bir bileşen aşırı ısınıyorsa bu durum aşırı akıma, kablolama sorununa veya yetersiz ısı dağıtımına işaret ediyor olabilir. Tüm parçaların normal sıcaklık aralıklarında çalıştığından emin olun.
Yaygın Sorunlar ve Çözümler
Kullanım sırasında elektrikli scooterın akü sisteminde bazı genel sorunlar yaşanabilir. İşte bu sorunlardan bazıları ve çözümleri:
Elektrikli Scooter Başlamıyor:
Nedeni: Bunun nedeni yetersiz pil şarjı, kablolama sorunları veya denetleyici arızası olabilir.
Çözüm: Öncelikle pilin dolu olduğundan emin olmak için şarjını kontrol edin. Pil iyi durumdaysa pil ile denetleyici arasındaki bağlantıların sağlam olup olmadığını kontrol edin. Son olarak denetleyicinin düzgün çalışıp çalışmadığını doğrulayın.
Pil Şarj Olmuyor:
Neden: Olası nedenler arasında şarj cihazı arızası, şarj bağlantı noktasında zayıf bağlantı veya Pil Yönetim Sistemi (BMS) ile ilgili sorunlar yer alır.
Çözüm: Şarj cihazının ve şarj bağlantı noktasının düzgün çalışıp çalışmadığını kontrol edin. Şarj cihazının gösterge ışığı yanmazsa farklı bir şarj cihazı deneyin. Şarj cihazı çalışıyorsa pilin şarj edilmesini engellemediğinden emin olmak için BMS'yi kontrol edin.
Pilin Aşırı Isınması:
Nedeni: Bunun nedeni aşırı deşarj, pilin yaşlanması veya şarj sırasındaki sorunlar olabilir.
Çözüm: Pilin aşırı deşarj olup olmadığını kontrol edin ve şarjı çok düşük olduğunda kullanmaktan kaçının. Pilin sağlığını düzenli olarak kontrol edin ve şarj sırasında aşırı ısınmadığından emin olun. Pil eskiyorsa değiştirmeyi düşünün.
Elektrikli Scooter Hızlanma Sırasında Güç Eksikliği:
Neden: Yetersiz pil şarjı, pilin eskimesi veya denetleyici ayarları sorun olabilir.
Çözüm: Dolu olduğundan emin olmak için pilin şarjını kontrol edin. Pil iyi durumdaysa, güç sınırlaması veya arıza olmadığından emin olmak için denetleyici ayarlarını kontrol edin.
Pil Ekranı Sorunları:
Neden: Pil Yönetim Sisteminde (BMS) hatalı pil durumu okumalarına neden olan bir sorun olabilir.
Çözüm: Düzgün bağlandığından ve her hücrenin doğru şekilde izlendiğinden emin olmak için BMS kablolarını kontrol edin. Sorunlar devam ederse BMS'yi yeniden kalibre edin veya değiştirin.
Bakım ve Bakım
Pilin ömrünü uzatmak ve elektrikli scooterın en iyi şekilde çalışmasını sağlamak için düzenli bakım ve bakım şarttır. İşte bazı önemli bakım ve bakım ipuçları:
Akü Voltajını ve Sağlığını Düzenli Olarak Kontrol Edin: Akü voltajını düzenli olarak kontrol etmek ve iyi durumda olduğundan emin olmak için dijital bir multimetre kullanın. Lityum piller %20-80% arasında şarj edildiğinde en iyi performansı gösterdiğinden, yeniden şarj etmeden önce pilin tamamen bitmesine izin vermeyin. Pilin ömrünü uzatmak için derin deşarjları önleyin.
Pil Bağlantı Noktalarını Temizleyin: Toz veya korozyon birikmesi olmadığından emin olmak için pilin bağlantı bağlantı noktalarını periyodik olarak temizleyin. Toz veya korozyon zayıf temasa yol açarak pilin şarj ve deşarj performansını etkileyebilir.
Pili Kuru Tutun: Özellikle ıslak koşullarda kullanım sırasında pili suya veya neme maruz bırakmaktan kaçının. Pil bölmesinin su geçirmez olduğundan ve suyun girmesini önlediğinden emin olun.
Akü Yönetim Sistemini (BMS) Düzenli Olarak Kontrol Edin: BMS, akü sisteminin çekirdeğidir. Düzgün çalıştığından emin olmak ve pilin sağlığını izlemek için durumunu düzenli olarak kontrol edin. BMS arızalıysa derhal onarın veya değiştirin.
Pilin Doğru Saklanması: Scooter'ı uzun süre saklamayı planlıyorsanız pili kuru ve serin bir yerde saklayın. Pil performansını düşürebilecek yüksek veya düşük sıcaklıktaki ortamlardan kaçınarak, depolama sıcaklığı ideal olarak 5 derece ile 20 derece arasında olmalıdır.
Uzun Süre Yüksek Sıcaklıkta Kullanımdan Kaçının: Scooter'ın yüksek sıcaklıktaki ortamlarda kullanılması pilin yaşlanmasını hızlandırabilir. Aşırı ısınmayı ve akünün hasar görmesini önlemek için, özellikle yaz aylarında, sıcak havalarda scooter'ı uzun süre kullanmaktan kaçının.
Bu düzenli bakım ve bakım uygulamalarını takip ederek akünüzün ömrünü uzatabilir ve elektrikli scooterınızın en iyi durumda kalmasını sağlayabilir, gereksiz arızaları ve performans düşüşlerini önleyebilirsiniz.
Çözüm
Elektrikli scooterınız için 24V akü sisteminin kablolanması ve bakımı göz korkutucu bir görev gibi görünebilir, ancak doğru bilgi ve ayrıntılara gösterilen özen ile basit bir süreç olabilir. Kablolama prensiplerinin anlaşılmasından doğru kurulum ve sıkı testlerin sağlanmasına kadar her adım, scooterınızın sorunsuz ve verimli bir şekilde çalışmasını sağlamada kritik bir rol oynar. Uygun pil bakımının kurulum kadar önemli olduğunu unutmayın; düzenli kontroller, uygun saklama ve zamanında sorun giderme, pilinizin ömrünü uzatabilir ve elektrikli scooter'ınızı en iyi durumda tutabilir.
İster deneyimli bir meraklı olun ister elektrikli scooter dünyasında yeni olun, bu yönergeleri takip etmek güvenilir, uzun ömürlü bir pil kurulumu elde etmenize yardımcı olacaktır.
