Elektrikli bisiklet alanında pil takımının performansı ve güvenilirliği, elektrikli bisikletin genel performansını belirlemenin anahtarıdır. 48V 20Ah elektrikli bisiklet akü paketi şu anda daha yaygın bir tasarımdır. Lider bir akü üreticisi olarak bu kapsamlı kılavuz, 48V 20Ah akü paketinin ne olduğunu açıklayacak ve 48V 20Ah akü paketinin nasıl oluşturulacağına ilişkin tüm süreci açıklayacaktır.
Pil Temellerini Anlamak
Pil takımı oluşturmanın ayrıntılarına dalmadan önce pillerle ilgili bazı temel kavramları kavramak önemlidir.
Gerilim ve Kapasite
Gerilim (V):Bu elektriksel potansiyelin ölçüsüdür. Daha yüksek bir voltaj, eBike'ınızın motorunu çalıştırmak için daha fazla gücün mevcut olduğunu gösterir. İyi bir güç ve verimlilik dengesi sunan 48V pil takımı eBisikletler için yaygındır.
Kapasite (Ah):Amper-saat (Ah) cinsinden ölçülen bu rakam, pilin ne kadar enerji depolayabileceğini gösterir. 20Ah'lik bir akü teorik olarak bir saat boyunca 20 amper veya 20 saat boyunca 1 amper sağlayabilir. Kapasite ne kadar büyük olursa, eBisikletinizi şarj etmeden o kadar uzun süre kullanabilirsiniz.
Watt-Saat (Wh)
Pilinizin enerji kapasitesini daha iyi anlamak için aşağıdaki formülü kullanarak watt-saati (Wh) hesaplayabilirsiniz:
Ne=V×Ah
48V 20Ah akü paketi için enerji kapasitesi şöyle olacaktır:
48V×20Ah=960Wh
Bu, pilinizin bir saat boyunca 960 watt veya iki saat boyunca 480 watt sunabileceği ve uzun mesafeli sürüşler için uygun olduğu anlamına gelir.
Pil Çeşitleri
Pil kimyasının seçimi çok önemlidir. Kurşun-asit piller yaygın olarak kullanılsa da lityum pillere göre daha ağır ve daha az verimlidirler. Lityum iyon piller, özellikle de lityum polimer (LiPo) ve lityum demir fosfat (LiFePO4), daha yüksek enerji yoğunluğu, daha hafif ve daha uzun kullanım ömrü sunarak onları eBike uygulamaları için ideal hale getiriyor.
Seri ve Paralel Bağlantılar
Pil takımınızı tasarlarken pillerin nasıl bağlanacağını anlamak hayati önem taşır. Genellikle seri ve paralel bağlantıların bir kombinasyonunu kullanacaksınız.
Seri Bağlantı
Seri bağlantıda, bir akünün pozitif terminali diğerinin negatif terminaline bağlanır. Kapasite aynı kalırken voltajlar artar.
Örnek: 48V'luk bir pil takımı oluşturmak için, 3,7V lityum iyon pilin 13 hücresini seri olarak (3,7V x 13=48,1V) bağlamanız gerekir.
Paralel Bağlantı
Paralel bağlantıda tüm pozitif terminaller birbirine, tüm negatif terminaller birbirine bağlanır. Kapasite artarken voltaj aynı kalır.
Örnek: 20Ah kapasiteye ulaşmak için iki adet 10Ah hücreyi paralel bağlayabilirsiniz.
Yapılandırmanızı Seçme
Seri ve paralel bağlantıları birleştirmek, pil takımınızı özelleştirmenize olanak tanır. Örneğin, güçlü ve güvenilir bir 48V 20Ah akü paketi oluşturmak için her biri 20Ah olan seri halinde 13 hücreniz olabilir.
Malzemelerinizi Hazırlamak
İnşaata başlamadan önce gerekli malzemeleri ve araçları toplayın:
Malzemeler
- Pil Hücreleri: Yüksek kaliteli lityum iyon pilleri seçin ve bunların ihtiyacınız olan voltaj ve kapasiteye göre derecelendirildiğinden emin olun.
- Akü Yönetim Sistemi (BMS): Bu bileşen aküyü aşırı şarja, derin deşarja ve kısa devrelere karşı koruyarak güvenlik ve uzun ömür sağlar.
- Konektörler ve Kablolama: Akımı aşırı ısınmadan idare etmek için uygun ölçü teli ve konektörleri kullanın.
- Isıyla Daralan Makaron: Yalıtım ve koruma için.
- Pil Muhafazası: Pil paketinizi yerleştirmek ve korumak için.
- Sigorta: Ek güvenlik için aşırı akım akışını önleyin.
Aletler
- Havya: Güvenli bağlantı yapmak için.
- Multimetre: Gerilimi ve sürekliliği test etmek için.
- Tel Sıyırıcılar: Tellerinizi hazırlamak için.
- Isı Tabancası: Isıyla daralan makaronun uygulanması için.
Pil Paketinizi Tasarlama
Artık malzemeleriniz olduğuna göre pil takımınızı tasarlamanın zamanı geldi. İşte bazı önemli hususlar:
Düzen
Pil hücrelerinizin düzenini planlayın. Aşırı ısınmayı önlemek için hava akışına izin vererek muhafazanın içine güvenli bir şekilde oturduklarından emin olun.
Bağlantı Stratejisi
Seri ve paralel konfigürasyonunuza karar verin. Örneğin, 18650 hücreleri kullanıyorsanız, sağlam bir 48V 20Ah kurulumu için bunları 13s2p (13'ü seri, 2'si paralel) şeklinde düzenleyebilirsiniz.
Güvenlik Özellikleri
Güvenlik özelliklerini tasarımınıza dahil edin. BMS'ye bakım için kolayca erişilebilmelidir. Olası aşırı yüklenmeleri önlemek için sigortanın uygun olduğundan emin olun.
Adım Adım Talimatlar
Adım 1: Hücre Hazırlığı
Her hücreyi hasar veya kusur açısından inceleyin.
Her hücrenin voltajını test etmek için bir multimetre kullanın. Gerilim açısından yakından eşleştiklerinden emin olun.
Adım 2: Hücreleri Bağlama
- Seri Bağlantı:
İlk hücrenin pozitif terminalini sonraki hücrenin negatif terminaline lehimleyin.
Tüm hücreler seri olarak bağlanana kadar tekrarlayın.
- Paralel Bağlantı (varsa):
Hücrelerin paralel olarak tüm pozitif terminallerini ve tüm negatif terminallerini birbirine bağlayın.
Adım 3: BMS'nin Kurulumu
BMS'yi üreticinin talimatlarına göre bağlayın. Tipik olarak bu, her bir seri hücrenin karşılık gelen BMS terminallerine bağlanmasını içerir.
Adım 4: Pil Paketinin Kapatılması
Birleştirilmiş pil takımını muhafazaya yerleştirin.
Açıkta kalan bağlantıları kapatmak ve yalıtımı sağlamak için ısıyla daralan makaron kullanın.
Adım 5: Son Test
Muhafazayı kapatmadan önce paketin toplam voltajını kontrol etmek için bir multimetre kullanın. 48V civarında okumalıdır.
Bir şarj ve deşarj döngüsünü simüle ederek BMS işlevselliğini test edin.
Şarj Etme ve Bakım
Şarj etme
- Pilinizin voltajına ve kimyasına uygun bir şarj cihazı kullanın. Güvenli şarjı sağlamak için 48V lityum pil şarj cihazı kullanılmalıdır.
- Aşırı şarjı önlemek için şarj işlemini izleyin. BMS bunun yönetilmesine yardımcı olacaktır ancak buna göz kulak olmak iyi bir uygulamadır.
Bakım İpuçları
- Düzenli Kontroller: Dengeli kaldıklarından emin olmak için hücrelerin voltajını periyodik olarak kontrol edin.
- Sıcaklık İzleme: Pil takımının çalışma veya şarj sırasında aşırı ısınmamasını sağlayın.
- Temizleme: Terminalleri temiz ve korozyondan uzak tutun.
Sıkça Sorulan Sorular (SSS)
1. 48V 20Ah aküm ne kadar dayanır?
Pilin ömrü kullanıma, şarj etme alışkanlıklarına ve bakıma bağlıdır. Genel olarak lityum piller 500 ila 1000 şarj döngüsüne kadar dayanabilir.
2. Kendi pil paketimi yapmam güvenli midir?
Doğru ve güvenli bir şekilde yapılırsa, kendi pil takımınızı yapmak güvenli olabilir. Her zaman yüksek kaliteli bileşenler kullanın ve güvenlik yönergelerine uyun.
3. Lehimleme deneyimim yoksa ne olur?
Hurda malzemeler üzerinde lehimleme yapmayı düşünün veya deneyimli birinden yardım isteyin. Güvenlik ve performans açısından doğru bağlantılar çok önemlidir.
4. Bunun yerine kurşun-asit aküleri kullanabilir miyim?
Kurşun-asit pilleri kullanabilseniz de, lityum pillere kıyasla daha ağırdırlar ve daha düşük verimliliğe sahiptirler, bu da eBike'ınızın performansını etkileyebilir.
Çözüm
48V 20Ah pil paketi oluşturmak, eBike deneyiminizi önemli ölçüde artırabilecek ödüllendirici bir projedir. Temel ilkeleri anlayarak, doğru malzemeleri toplayarak ve sistematik bir yaklaşım izleyerek ihtiyaçlarınıza uygun, güvenilir ve verimli bir pil takımı oluşturabilirsiniz. Pil paketinizin size uzun yıllar boyunca iyi hizmet vermesini sağlamak için her zaman güvenliğe ve bakıma öncelik verin. Mutlu sürüşler!

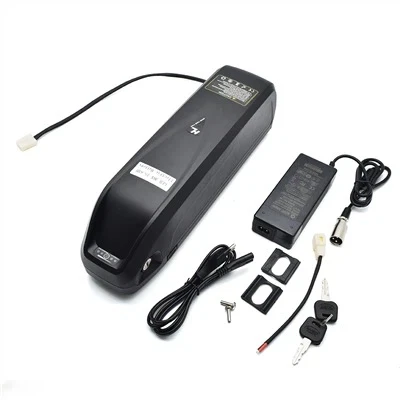

Doğrudan 48V 20Ah Elektrikli Bisiklet Akü Paketi Ücretsiz Örnekleri Alın

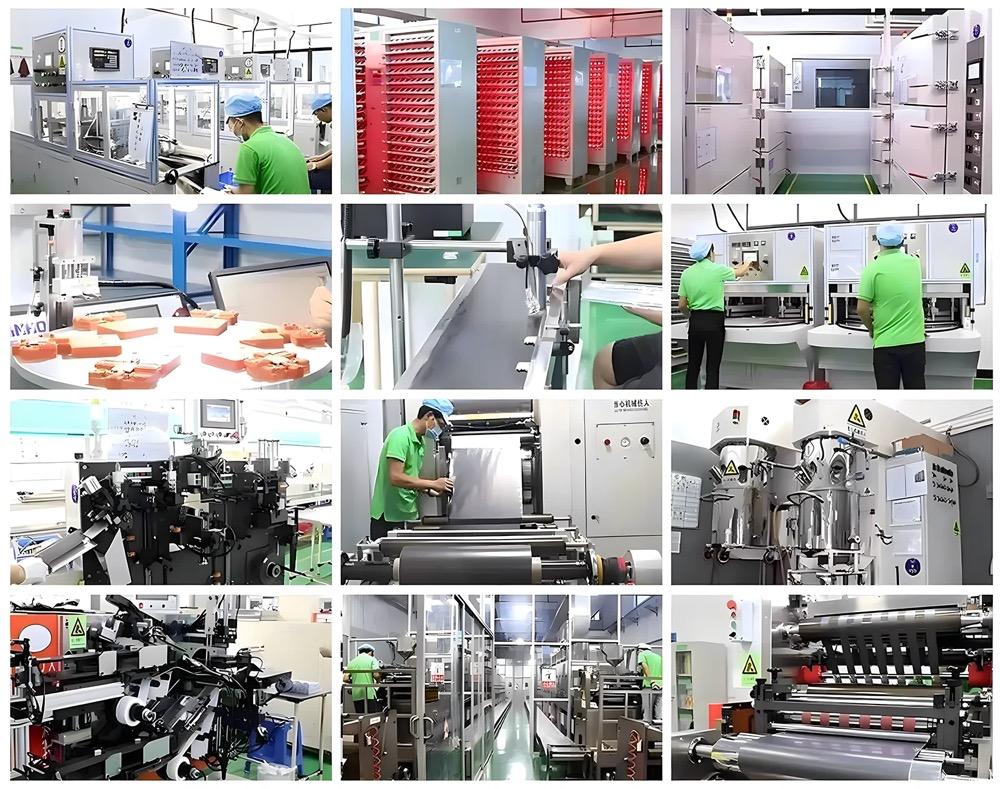

General Electronics Technology Co., LTD'ye bağlı bir marka olan GEB, Shenzhen merkezli elektrikli bisiklet lityum pillerinin lider üreticisidir. 2009 yılında kurulan fabrikamızda 180'den fazla kişi çalışıyor ve yıllık 30 milyon doları aşan satış rakamlarına ulaşıyor. Güvenlik ve performansı sağlamak için lityum demir fosfat teknolojisine odaklanarak üst düzey lityum piller konusunda uzmanız. Benzersiz plastik muhafazamız yalıtımı ve kimyasal direnci artırarak daha fazla güvenlik ve gelişmiş düşük sıcaklıkta şarj etme özellikleri sağlar. Sıfır güvenlik olayı geçmişiyle GEB, yerli ve uluslararası müşteriler arasında güçlü bir itibar kazanmış ve bu da bizi güvenli lityum piller için güvenilir bir seçim haline getirmiştir. Ücretsiz numune almak için şimdi bize e-posta yoluyla ulaşın(sales@gebattery.co)
