Günümüzün-hızla gelişen elektrifikasyon ve yenilenebilir enerji dünyasında piller,-elektrikli araçlardan (EV'ler), e-bisikletlere, enerji depolama sistemlerine ve akıllı cihazlara kadar inovasyonun atan kalbi haline geldi. Ancak bir pil konseptini güvenilir, seri üretilen-bir ürüne dönüştürmek, teknik bir çalışmadan çok daha fazlasıdır; disiplinler arası işbirliği, hassas kontrol ve sürekli optimizasyon-gerektiren karmaşık bir mühendislik yolculuğudur.
Bu makale, prototipten seri üretime kadar tüm pil geliştirme süreci boyunca size yol göstererek, profesyonel OEM/ODM üreticilerinin fikirlerini gerçek, pazara hazır-pil paketlerine nasıl dönüştürdüğünü açıklamaktadır.
Pil Geliştirme Neden Bir Sistem Mühendisliğidir?
Pil geliştirme sadece hücreleri bir paket halinde birleştirmek değildir. Elektrokimya, malzeme bilimi, mekanik tasarım, elektronik ve üretim teknik bilgisini-birleştiren bir sistem mühendisliği sürecidir.
Başarılı bir pilin aşağıdakiler arasında iyi bir denge kurması gerekir:
- Performans: enerji yoğunluğu, çevrim ömrü, şarj hızı
- Güvenlik: termal stabilite, koruyucu tasarım, sertifika uyumluluğu
- Maliyet ve Üretilebilirlik: ölçeklenebilir tasarım ve tedarik zinciri verimliliği
Günümüzün lityum-iyon ve LiFePO₄ ekosistemlerinde, -hücre kimyasından BMS algoritmasına- kadar her tasarım kararı nihai maliyeti, performansı ve güvenliği etkiler. Bu sistem düzeyindeki dengeyi-anlamak, verimli ürün geliştirmenin ve sürdürülebilir rekabet gücünün anahtarıdır.
Aşama 1: Gereksinimlerin ve Konsept Tasarımın Tanımlanması
Her harika pil projesi, ürünün neyi başarması gerektiğinin net bir tanımıyla başlar.
Pazar ve Teknik İhtiyaç Analizi
Farklı sektörlerin oldukça farklı öncelikleri vardır:
- EV pilleri: Enerji yoğunluğuna ve-hızlı şarj etme özelliğine odaklanın
- E-bisiklet veya e-scooter pilleri: boyuta, ağırlığa ve dayanıklılığa öncelik verin
- Enerji depolama sistemleri: çevrim ömrünü ve maliyet verimliliğini vurgular
- Tüketici elektroniği: kompaktlık ve güvenlik talep edin
Bu pazar ihtiyaçları, nominal voltaj, kapasite, iç direnç, çevrim ömrü, deşarj oranı ve çalışma sıcaklığı gibi teknik parametrelere dönüştürülür. Aynı zamanda, katot aktif maddeleri (örn., NCM, LFP) ve elektrolitler gibi malzemeler toplam maliyetin %60-70'ini oluşturduğundan, geliştiricilerin maliyet kısıtlamalarını da dikkate alması gerekir.
Konsept Tasarımı ve Fizibilite Doğrulaması
Temel özellikler tanımlandıktan sonra mühendisler hücre kimyasını seçer (güvenlik ve uzun ömür için LFP, daha yüksek yoğunluk için NCM) ve 3D modelleme ve prototip kasa tasarımına başlar.
İlk numuneler genellikle CNC işleme veya 3D yazdırma yoluyla yapılır; bu, ekiplerin seri üretim kalıplarına yatırım yapmadan önce yapıyı, boyutu ve termal tasarımı hızlı bir şekilde-doğrulamasına olanak tanır.
Aşama 2: Mühendislik Prototipi Geliştirme
Konsept doğrulamasının ardından proje, fikir ile üretilebilir ürün arasındaki köprünün-mühendislik prototipine geçer.
Malzeme Sistemi ve Elektrot Geliştirme
Bu aşama,-katot/anot formülasyonlarının ince ayarına, kaplama bütünlüğüne ve bulamaç kontrolüne odaklanır.
- Katot: genellikle alüminyum folyo tabanı; kaplama kalınlığı ve rulo{0}}presleme yoğunluğu (NCM için 3,3–3,5 g/cm³) kapasiteyi doğrudan etkiler.
- Anot: bakır folyo tabanı; Grafit ve silikon içeriği arasındaki denge döngü stabilitesini belirler.
- Elektrolit: katkı maddeleri ve Li-tuzu konsantrasyonu, stabil SEI oluşumu ve düşük empedans için optimize edilmiştir.
Mekanik ve Termal Yönetim Tasarımı
Pilin yapısı sağlamlık, yalıtım ve verimli ısı dağılımı sağlamalıdır.
Termal modelleme, modüllerin içindeki sıcaklık farklarının ±2 derece dahilinde korunmasına yardımcı olur-hizmet ömrünü uzatmak açısından kritik öneme sahiptir.
Bazı gelişmiş paketler, zorlu koşulları kontrol altına almak için faz-değişim malzemelerini veya ısı borularını entegre eder.
Akü Yönetim Sistemi (BMS) Geliştirme
BMS, pilin "beyni" olarak hareket ederek güvenliği, enerji dengesini ve iletişimi yönetir.
Temel işlevler şunları içerir:
Doğru SOC/SOH tahmini (uyarlanabilir Kalman filtreleri kullanılarak, hata %3'ten az veya eşit)
Kullanılabilir kapasiteyi artırmak için hücre dengeleme
Soğutma sistemi ile termal koordinasyon
ISO 26262 işlevsel güvenlik standartlarına uygunluk
Döngüdeki-donanım{-(HIL) testi, BMS'nin tüm hata koşullarında güvenilir performans göstermesini sağlar.
Aşama 3: Süreç Geliştirme ve Pilot Üretim
Seri üretimden önce mühendislerin tasarım amacının tutarlı bir şekilde geniş ölçekte kopyalanabileceğini doğrulaması gerekir.
Elektrot Üretim Süreci
Bu, bulamaç karıştırma, kaplama, kurutma ve perdahlama işlemlerinin hassas kontrolünü içerir:
- Optimum bulamaç viskozitesi, düzgün kaplama ve yapışma sağlar.
- Çift{0}}taraflı kaplama verimi artırır ancak gelişmiş gerilim kontrolü gerektirir.
- Kalenderleme elektrot yoğunluğunu tanımlar; aşırı sıkıştırma çevrim ömrüne zarar verir.
Hücre Birleşmesi ve Oluşumu
Form faktörüne bağlı olarak:
- Yara hücreleri silindirik formatlar için etkilidir (4 PPM'ye kadar hız).
- Yığılmış hücreler, katı hal veya kese tasarımları için tercih edilen şekilde daha yüksek enerji yoğunluğu ve daha iyi tutarlılık sağlar.
Oluşum ve eskime süreçleri kritik öneme sahiptir-kademeli yükleme, istikrarlı bir SEI katmanı oluşturur ve hassas kapasite sınıflandırması, ürün tutarlılığını garanti eder.
Aşama 4: Test Etme, Doğrulama ve Sertifikasyon
Güvenliği, performansı ve dayanıklılığı garanti altına almak için kapsamlı doğrulama yapılmadan hiçbir pil pazara girmez.
Performans ve Döngü Testleri
Piller çok-durum değerlendirmesinden geçer:
- Çeşitli sıcaklıklarda kapasite ve iç direnç (-30 derece –60 derece)
- 1C şarj/deşarj altında 25 derece ve 45 derecede çevrim ömrü
- Yüksek sıcaklıkta-saklama sırasında takvimin eskimesi
Güvenlik Testleri
Aşırı şarj, kısa-devre, ezilme, titreşim, termal şok ve çivi penetrasyon testlerini içerir.
Isı yayılımını değerlendirmek için termal kaçak simülasyonu kritik öneme sahiptir-sağlam hücre aralığı ve havalandırma tasarımı, zincir reaksiyonunu 15 dakikadan fazla geciktirebilir.
Uyumluluk ve Sertifikalar
Hedef pazarlara bağlı olarak sertifikasyon şunları içerebilir:
- UN38.3, CE, IEC62133 – ihracat ve nakliye için
- UL2271/1973, SAE J2929 – Kuzey Amerika standartları için
- GB38031 – Çin EV pilleri için
Sertifikasyonu 3-6 ay önceden planlamak, üretimdeki gecikmeleri önler ve dünya çapında sorunsuz sevkiyat sağlar.
Aşama 5: Seri Üretim ve Sürekli İyileştirme
Tasarım ve doğrulama tamamlandıktan sonra proje, mühendislik hassasiyetinin fabrika disipliniyle buluştuğu seri üretime- girer.
Üretim Hattı Kurulumu ve Doğrulaması
Modern lityum pil tesisleri %80'in üzerinde otomasyona ulaşıyor.
Lazer kesim, hassas istifleme ve otomatik kaynak tutarlılığı sağlarken PPAP (Üretim Parçası Onay Süreci), kritik parametreler için 1,33'ün üzerindeki CPK değerlerini doğrular.
Kalite Kontrol ve Tedarik Zinciri Yönetimi
MES ve SPC sistemlerinin uygulanması, -kalite kontrol noktalarının-gerçek zamanlı izlenmesine olanak tanır ve ret oranlarını %40'a kadar azaltır.
İzlenebilirliği ve uzun-vadeli stabiliteyi sağlamak için ham maddeler (ör. katot tozu parçacık boyutu, nem içeriği) izlenir.
Devam Eden Optimizasyon
Seri üretim, sürekli iyileştirmenin sonu değil-başlangıcıdır.
Mühendisler, müşteri geri bildirimleri ve saha veri analizi yoluyla yapıyı hassaslaştırabilir, BMS algoritmalarını optimize edebilir (OTA güncellemeleri aracılığıyla) ve katı hal entegrasyonu veya daha hızlı şarj platformları gibi-yeni nesil yükseltmeleri hazırlayabilir.
Çözüm
Prototipten seri üretime kadar olan yolculuk, modern mühendisliğin işbirlikçi sanatını yansıtır-bilim, tasarım ve üretim disiplininin kusursuz bir karışımı. Her aşama; elektrokimya, mekanik tasarım ve yazılım sistemleri genelinde uzmanlık, test ve ekip çalışması gerektirir. Katı-ve sodyum-iyon piller gibi yeni-nesil teknolojiler olgunlaştıkça süreç de gelişecek.
GEB, General Electronics Technology Co., LTD'ye bağlı bir markadır ve profesyonel bir kuruluştur.e-bisiklet pili üreticisi.

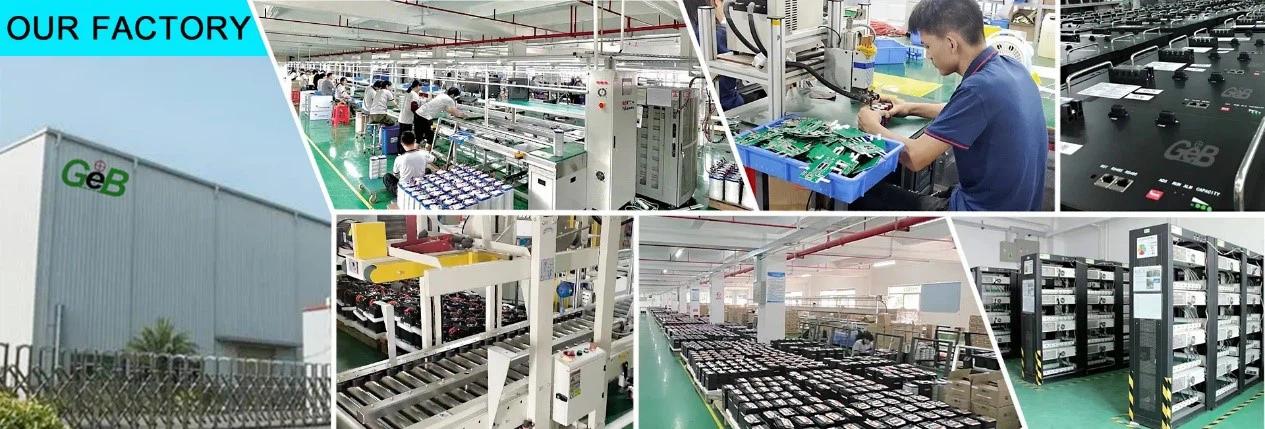

2009 yılında fabrikamızın kuruluşundan bu yana GEB, Avrupa ve Kuzey Amerika e-bisiklet pazarları için yüksek-kaliteli, yüksek-performanslı ve çevre dostu lityum piller sağlamaya kendini adamıştır-. Yıllar geçtikçe inovasyon, kalite, hizmet ve sorumluluk gibi temel değerlerimizi koruyarak küresel müşterilerimiz arasında güçlü bir itibar oluşturduk.

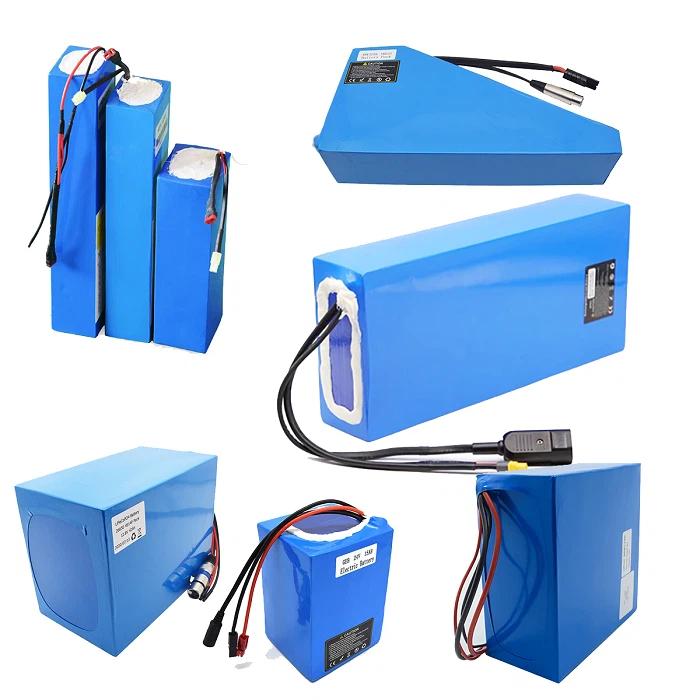

Profesyonel bir OEM/ODM akü üreticisi olarak GEB, özel tasarım ve prototip geliştirmeden seri üretime kadar eksiksiz bir çözüm sunmaktadır. Pil çözümlerimiz hakkında daha fazla bilgi edinmek için bugün bizimle iletişime geçin.
